filtres actifs

modeles analogiques années 60 à 80



JBL JVC Kenwood Krell
Trio Victor





JBL M-552

24 dB/oct 2 voies stéréo / 3 voies mono.

24 dB Linkwitz-Riley filters generate seamless transitions between loudspeaker
components for improved high frequency driver protection as well as reduced lobing and phase distortion.
LF summing combines both channels for subwoofer applications where only one mono channel is needed.
Servo-balanced outputs provide automatic output level adjustment to accommodate either balanced or unbalanced feeds. Outstanding 117 dB dynamic range for lowest noise and greater headroom, resulting in superb transient response.
Extremely low distortion: THD 0.004%. Wide bandwidth, flat response; 10 Hz to 75 kHz.
Subsonic filtering for protection of low frequency transducers from over excursion.
RF filtering to defeat extraneous noise and ultrasonic oscillations.
External ground link terminals for independent access to signal and chassis grounds, permitting greater flexibility in system grounding.
XLR input and output connectors.


JBL M-552


JBL M-552


JBL M-552


JBL M-552


JBL M-552


JBL M-552

JBL M-553

Filtre Actif 3 voies stéréo / 4 voies mono, Possibilité d'utiliser en 2 voies stéréo en fonction des fréquences de coupures, Entrées sorties XLR
24 dB Linkwitz-Riley filters generate seamless transitions between loudspeaker
components for improved high frequency driver protection as well as reduced lobing and phase distortion.
LF summing combines both channels for subwoofer applications where only one mono channel is needed.
Servo-balanced outputs provide automatic output level adjustment to accommodate either balanced or unbalanced feeds. Outstanding 117 dB dynamic range for lowest noise and greater headroom, resulting in superb transient response.
Extremely low distortion: THD 0.004%. Wide bandwidth, flat response; 10 Hz to 75 kHz.
Subsonic filtering for protection of low frequency transducers from over excursion.
RF filtering to defeat extraneous noise and ultrasonic oscillations.
External ground link terminals for independent access to signal and chassis grounds, permitting greater flexibility in system grounding.
XLR input and output connectors.


JBL M-553


JBL M-553


JBL M-553


JBL M-553

Crossover frequency selectable by plug-in circuit board
12 dB or 18 dB per octave filter slope
Switchable subsonic high-pass functions
THD: 0.01l%, 20 Hz-20 kHz
Signal/Noise ratio greater than 90 dB

SPECIFICATIONS:
Gain 0 dB low-pass output
+ 6 dB, high-pass output
Rated Output MaxImum 6 2 V ( + I8 dBu)
Distortion. 0 01% THD. 20 Hz-2OkHz
@ + 18dBu into › 100 kn load
Frequency Response: +/-0.5 dB, 20 Hz-20 kHz
Crossover Frequency. Selectable by plug-in module,
-3 dB crossover point -t 10%
Filter Slope. I2 dB/octave or I8 dB/octave
High Pass Filtering: Filter Level at Filter
Frequency Frequency Filter Q
20 Hz -3dB 0 707
20 Hz +6dB 2
30 Hz -55dB 0.54
30 Hz -15dB 084
30 Hz +6dB 2
40 Hz -3dB 0.707
40 Hz +6dB 2
Input Impedance. 40 kohms. balanced;
20 kohms. unbalanced
Load Impedance. 600 ohms or greater
Output Impedance. 50 ohms, unbalanced
Channel Isolation. › 70 dB, 20 Hz-20 kHz
Signal/Noise Ratio. › 90 dB. 20 kHz equivalent bandwidth
Controls. High frequency level.

JBL UREI - M-5235



JBL UREI - M-5235


JBL UREI - M-5235

Filtre actif 2 voies configurable par cartes 12/18 et 24 db

1) 52-51xx - Les cartes 12 dB/octave sans EQ sur le passe-haut. Ce sont les premières cartes conçues qui étaient faites pour les filtres 5231 (mono) et 5232 (stéréo)
Les modèles de cartes sont les suivants, la carte Blank permettant de monter soi-même sa carte filtre et donc la fréquence de coupure que l'on veut. Les valeurs de composants sont données dans la documentation du 5235, mais on peut aussi les trouver dans celle de ses prédécesseurs. A noter que les valeurs données par JBL ne correspondent qu'à des filtres de Butterworth mais on peut aussi calculer facilement ses propres valeurs pour d'autres fonctions de filtrage telle que Linkwitz-Riley.
52-5120 - blank/12 dB/octave
52-5121 - 250 Hz/12 dB/octave
52-5122 - 500 Hz/12 dB/octav
52-5123 - 800 Hz/12 dB/octave
52-5124 - 1200 Hz/12 dB/octave
52-5125 - 5000 Hz/12 dB/octave
52-5127 - 7000 Hz/12 dB/octave

2) 51-51xx - Les cartes 18 dB/octave sans EQ sur le passe-haut.
Les modèles de cartes sont les suivants, la carte Blank permettant de monter soi-même sa carte filtre et donc la fréquence de coupure que l'on veut. Les valeurs de composants sont données dans la documentation du 5235, mais on peut aussi les trouver dans celle de ses prédécesseurs. On peut aussi calculer facilement ses propres valeurs, les formules toutes faites se trouvent facilement.
51-5130 - blank/18 dB/octave
51-5132 - 500 Hz/18 dB/octave
51-5133 - 800 Hz/18 dB/octave
51-5138 - 80 Hz/18 dB/octave

3) 51-52xx, 51-53xx, 52-51xx ou 52-52xx partageant le même circuit imprimé, avec EQ sur le passe-haut et pouvant être:
- 51-52xx 18dB/octave Constant Coverage Bi-Radial EQ (pavillon JBL 2360), l'étiquette portant la mention CCBFEQ
- 51-53xx 18dB/octave Flat Front Bi-Radial EQ (pavillon JBL 2380), l'étiquette portant la mention FFBFEQ
- 52-51xx 12dB/octave Constant Coverage Bi-Radial EQ (pavillon JBL 2360), l'étiquette portant la mention CCBFEQ
- 52-52xx 12dB/octave Flat Front Bi-Radial EQ (pavillon JBL 2380), l'étiquette portant la mention FFBFEQ


Les modèles de cartes sont les suivants, il n'y a pas de carte Blank permettant de monter soi-même sa carte filtre et donc la fréquence de coupure que l'on veut. Sauf à dessouder les composants d'une carte et les remplacer par d'autres. Un simulateur électronique sera probablement nécessaire pour ajuster les valeurs des composants dans ce cas.
51-5232 - 500 Hz/18 dB/octave CCBREQ
51-5233 - 800 Hz/18 dB/octave CCBREQ
51-5332 - 500 Hz/18 dB/octave FFBREQ
51-5333 - 800 Hz/18 dB/octave FFBREQ
51-5334 - 1200 Hz/18 dB/octave FFBREQ
51-5336 - 1600 Hz/18 dB/octave FFBREQ

52-5222 - 500 Hz/12 dB/octave CCBREQ
52-5223 - 800 Hz/12 dB/octave CCBREQ
52-5322 - 500 Hz/12 dB/octave FFBREQ
52-5323 - 800 Hz/12 dB/octave FFBREQ

4) Cartes dédiées à des modèles d'enceintes JBL, c'est la configuration Bi-amplification d'origine de ces enceintes
52-5140 - Pour les enceintes 4340, 4343 et 4350, utilisant la carte 12dB/oct
51-5145 - Pour les enceintes 4345 et 4355, utilisant la carte 18dB/oct
52-5130 - Pour les enceintes 4430 et 4435, utilisant la carte 18dB/oct, contrairement à sa référence

5) Carte active 24dB/octave:
En plus de ces cartes il a existé une carte spéciale (active compatible uniquement avec le JBL UREI 5235 mais pas ses prédécesseurs) permettant du filtrage 24dB/octave, un délai sur le grave et une correction pour les pavillons 2360.
53-5333 - Carte 24 dB/octave (fréquence par défaut 800Hz les valeurs de fréquence se changent avec un réseau de résistances), avec délai et EQ Constant Coverage Bi-Radial.

Article complet sur le forum vintage-jbl.forumpro.fr


JBL UREI - M-5235


JBL UREI - M-5235





JVC - Victor - CF-7070

Filtre 2 voies, 6 ou 12db/oct avec réglage de surtension en 12db/oct.


JVC - Victor - CF-7070


JVC - Victor - CF-7070


JVC - Victor - CF-7070


JVC - Victor - CF-7070


JVC - Victor - CF-7070


JVC - Victor - CF-7070


JVC - Victor - CF-7070


JVC - Victor - CF-7070

JVC - Victor - CF-380 Mono

Filtre pour caisson de basse mono et passe haut


JVC - Victor - CF-380 Mono


JVC - Victor - CF-380 Mono


JVC - Victor - CF-380 Mono

JVC - Victor - CF-380

Filtre actif 3 voies


JVC - Victor - CF-380


JVC - Victor - CF-380


JVC - Victor - CF-380



Kenwood KEC-1000

Filtre actif 2/3 voies 6 - 12db/oct
Connexion DIN entrée et sortie

Entrée 1 V max, impédance d'entrée 24 Kohm Sortie 0-3 V (+10 dB)
Gamme de fréquences-10 HZ-100 KHZ Filtre subsonique 20 Hz (-3 dB) - pour 6 dB / octave
Fréquences
Basse 50 HZ - 1,6 kHz
Médium - grave 50 Hz - 1,6 khz
Médium 1,6 kHz - 8 kHz
Aigu 1,6 kHz - 8 kHz


Kenwood KEC-1000


Kenwood KEC-1000


Kenwood KEC-1000


Kenwood KEC-1000


Kenwood KEC-1000



Kenwood - Trio MF-5010

Filtre actif 2/3 voies 6 - 12db/oct 8 fréquences de coupures


Kenwood - Trio MF-5010


Kenwood - Trio MF-5010


Kenwood - Trio MF-5010


Kenwood - Trio MF-5010


Kenwood - Trio MF-5010


Kenwood - Trio MF-5010


Kenwood - Trio MF-5010


Kenwood - Trio MF-5010


Kenwood - Trio MF-5010


Kenwood - Trio MF-5010



Krell KRX-1

Filtre actif 2/3 voies, fréquences ajustables par cartes 6/12/18 db/oct


Krell KRX-1


Krell KRX-1


Krell KRX-1


Krell KRX-1


Krell KRX-1


Krell KRX-1


Krell KRX-1


Krell KRX-1

Krell KRX-1

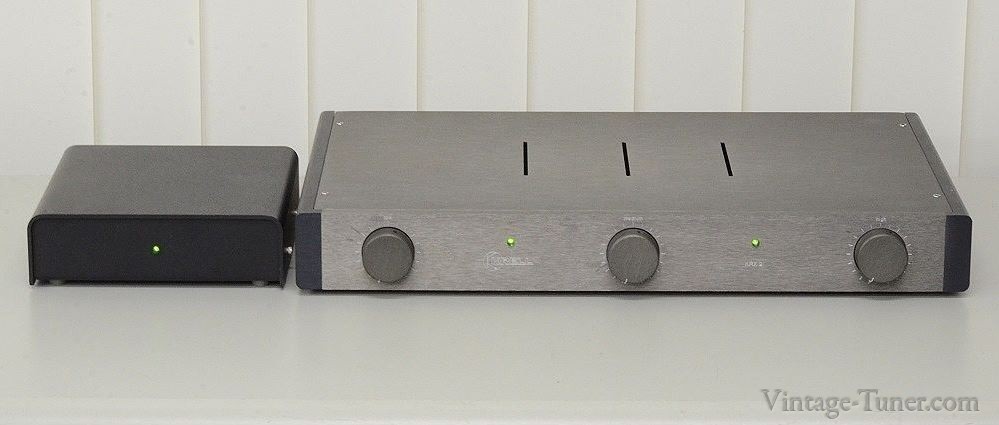

Krell KRX-2

Filtre actif 2/3 voies, fréquences ajustables par switchs, flat, 6/12/18 db/oct


Krell KRX-2


Krell KRX-2


Krell KRX-2


Krell KRX-2


Krell KRX-2


Krell KRX-2


Krell KRX-2


Krell KRX-2


Krell KRX-2


Krell KRX-2


Krell KRX-2

Krell KRX-2

Krell KBX

Filtre actif symétrique 2 voies stéréo, 3 voies mono, configurable par switchs.


Krell KBX


Krell KBX


Krell KBX


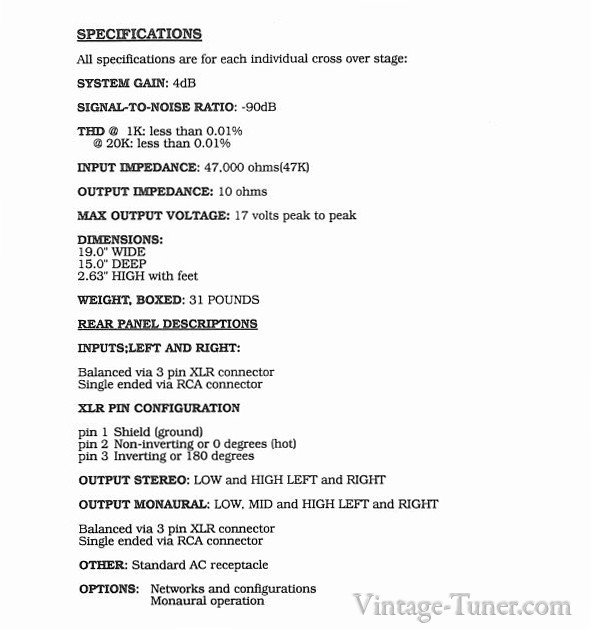

Krell KBX
