    Tous les tests sont réalisés sur FIP et France-Musique, deux radios françaises qui émettent en très haute qualité et
    avec très peu de compression.
    Les essais sont effectués avec un système audio composé d'un pré-ampli Luxman C-05, d'un filtre actif Pioneer D-23 et
    d'un système en quadri-amplification transistors et tubes.

    Les antennes sont en coaxiale 75 ohms et les cables de modulations, Link Monitor Reference, sont tous identiques
    entre les tuners et le préampli.

    Filtre actif, fréquences de coupures:

     - 630 hertz en passe-bas à 18db/octave
     - 630 hertz en passe-haut à 18db/octave et 2500 hertz en passe bas 18db/oct
     - 2500 hertz en passe-haut à 18db/octave et 10000 hertz en passe bas 18db/oct
     - 10000 hertz en passe-haut à 18db/octave

    Les amplificateurs:

     - Les fréquences graves sont confiées à un ampli Bryston 3B
     - Les médiums sont alimentés par un ampli Audioanalyse B50 entièrement modifié.
     - Les aigus fonctionnent avec deux amplis blocs monos à tubes Loftin Replica 6L6 de la Cave aux Tubes
     - Pour l'extrème aigu c'est un ampli à tubes Grundig NF-10 de 1961 équipé de ECC-83 et de ELL-80

    Les haut-parleurs:

     - Bass: Altec 416 8-B, 38 cm en caisson bass-reflex de 250 litres interne pour 370 litres externes.
     - Médium: Chambre de compression Altec 291 16B 1.5" + Pavillon Altec 311/60.
     - Aigu JBL 2425 J avec un pavillon exponentiel spériques de diamètre 12 cm.
     - Extrème aigu: JBL 077.


    Sources:

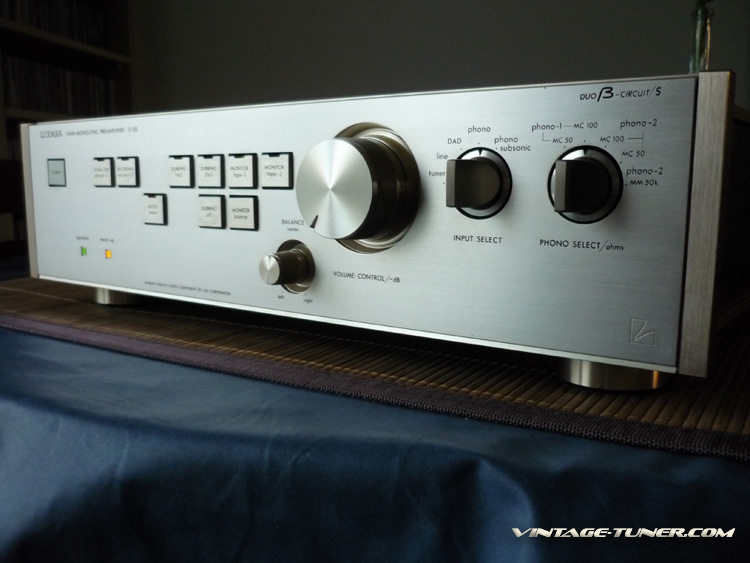

    Luxman C-05 - pré-amplificateur:

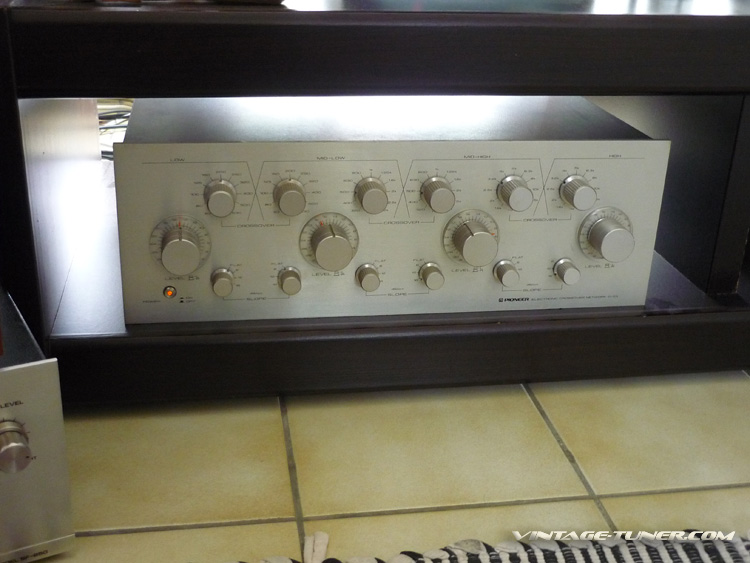

    Pioneer D-23 - Filtre Actif 4 voies:


    Bryston 3B - Amplificateur Graves:


    Audioanalyse B50 - Amplificateur Médiums:


    Loftin Replicat 6L6 - Amplificateur Aigus:


    Grundig NF-10 - Amplicateur extrème aigus:


    Altec 416 8-B - Haut-Parleurs de graves:


    Altec 291-16B - Haut-Parleurs de médiums:


    Altec 311/60 - Pavillon médium 1,5":


    JBL 2425-J - Haut-Parleurs d'aigus:


    PG-1200 - Pavillons d'aigus12 cm:


    JBL 077 - Haut-Parleurs d'extrème aigus:

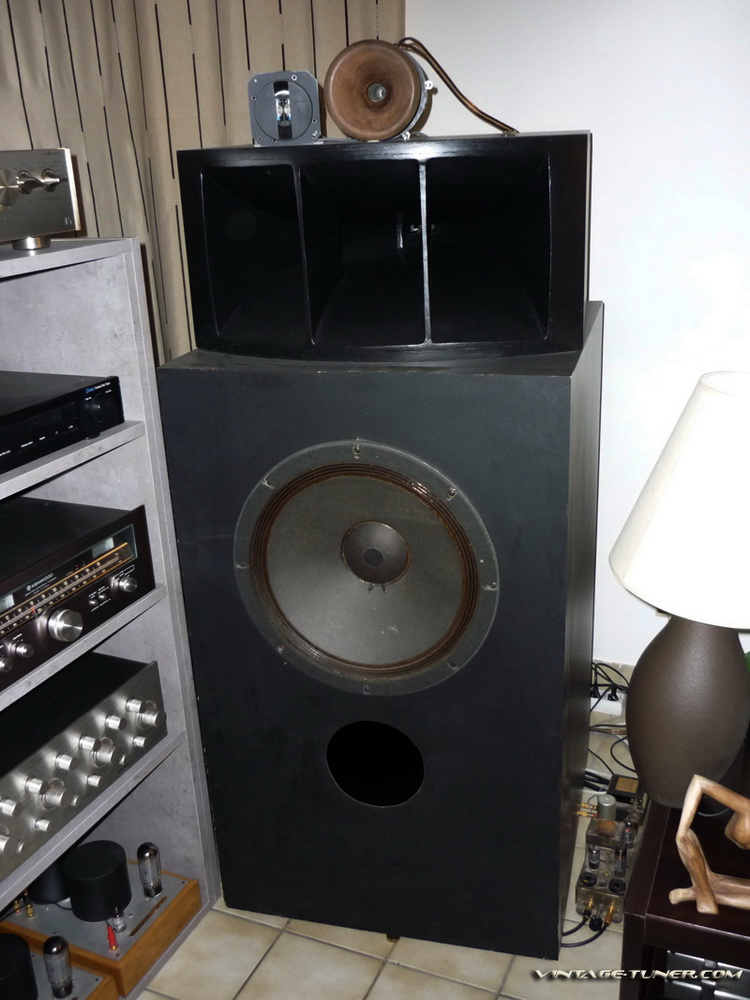

    Le système en 4 voies:
